Dzisiejsze zlecenie : Konsola od Sony - PS5

Opis usterki : Nie uruchamia się, brak zasilania.

Diagnoza : Zwarcia w układach zasilania oraz w linii PWM.

Co spowodowało te zwarcia ?

• Klient ...

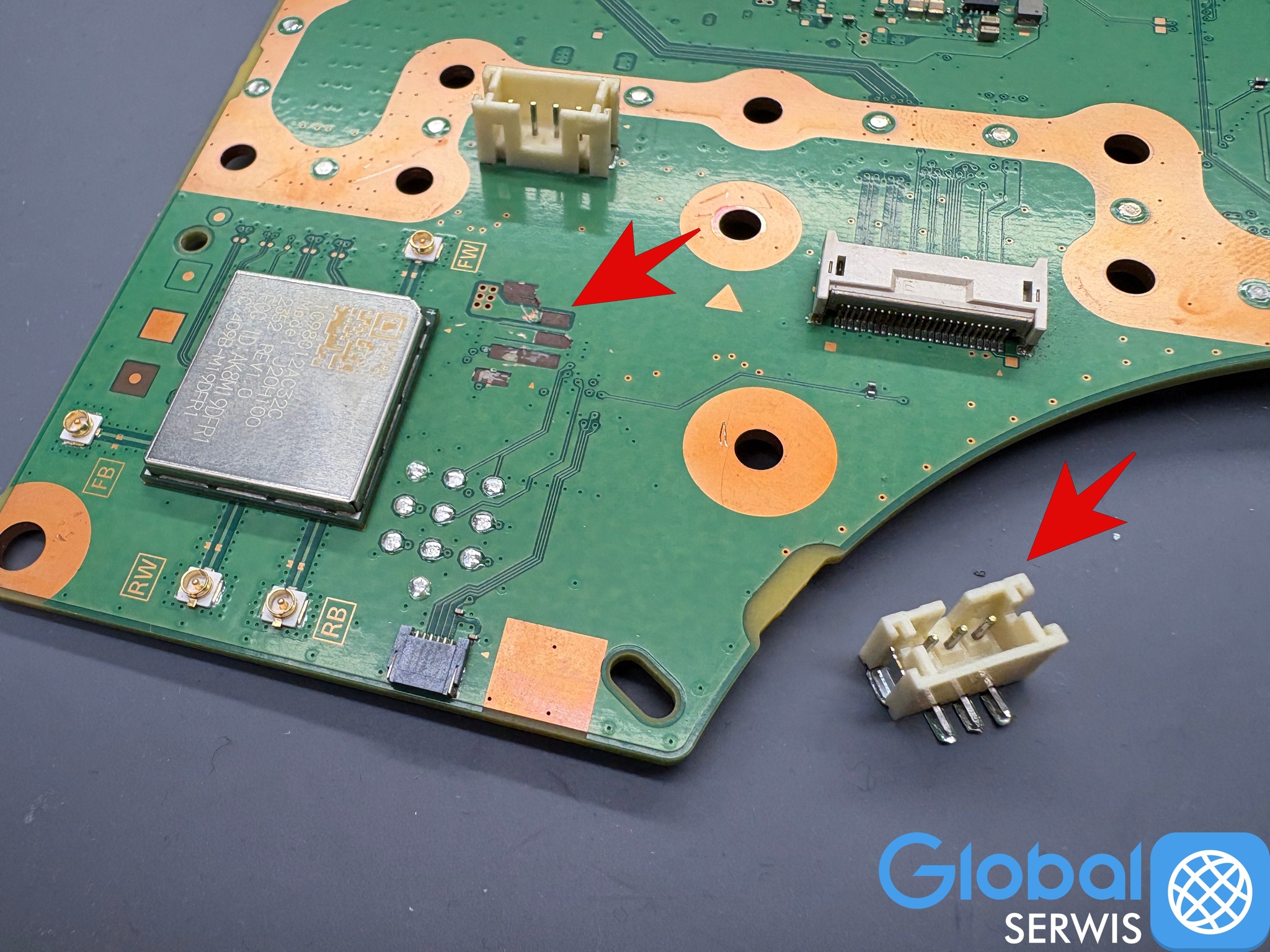

Klient próbował wykonać zabieg czyszczenia i konserwacji układu chłodzenia i na podłączonej konsoli i wyrwał gniazdo wentylatora z laminatu płyty głównej ...

Po wyrwaniu złącza wentylatora zwarcie na linii PWM poszło na mostek konsoli w konsekwencji uszkadzając go.

Co było do zrobienia :

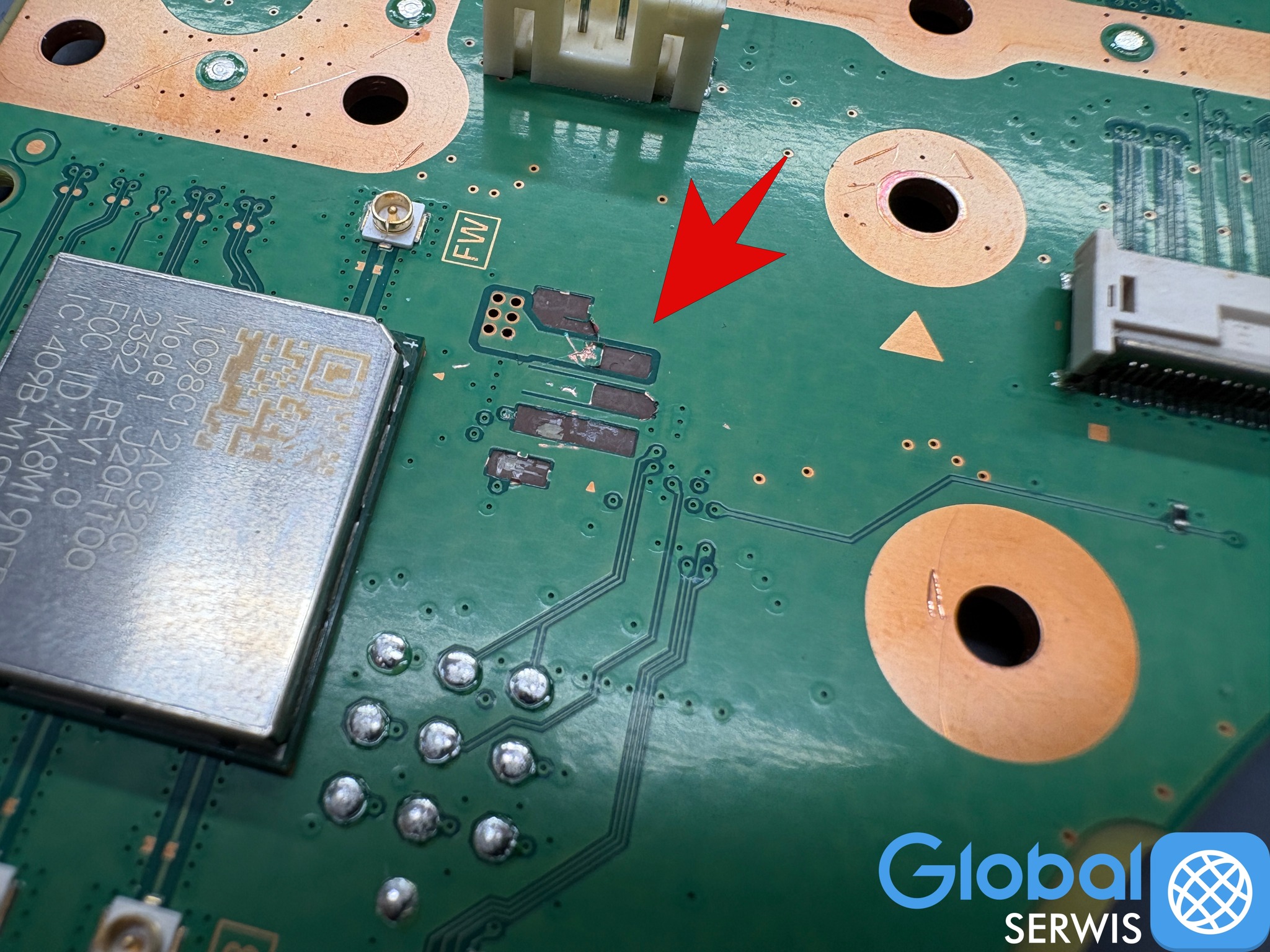

• naprawa/odtworzenie połączeń lutowniczych - ścieżek gniazda wentylatora.

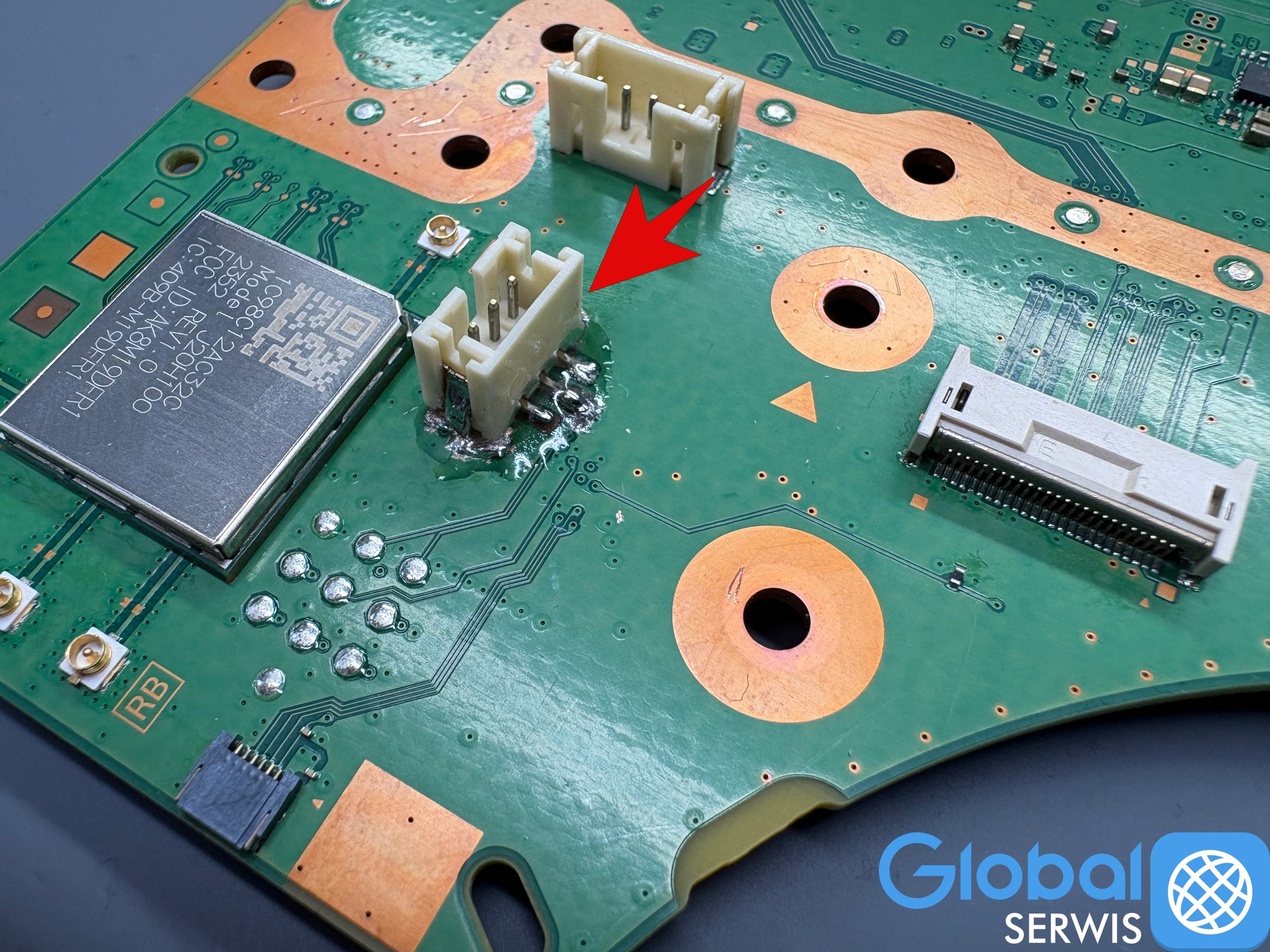

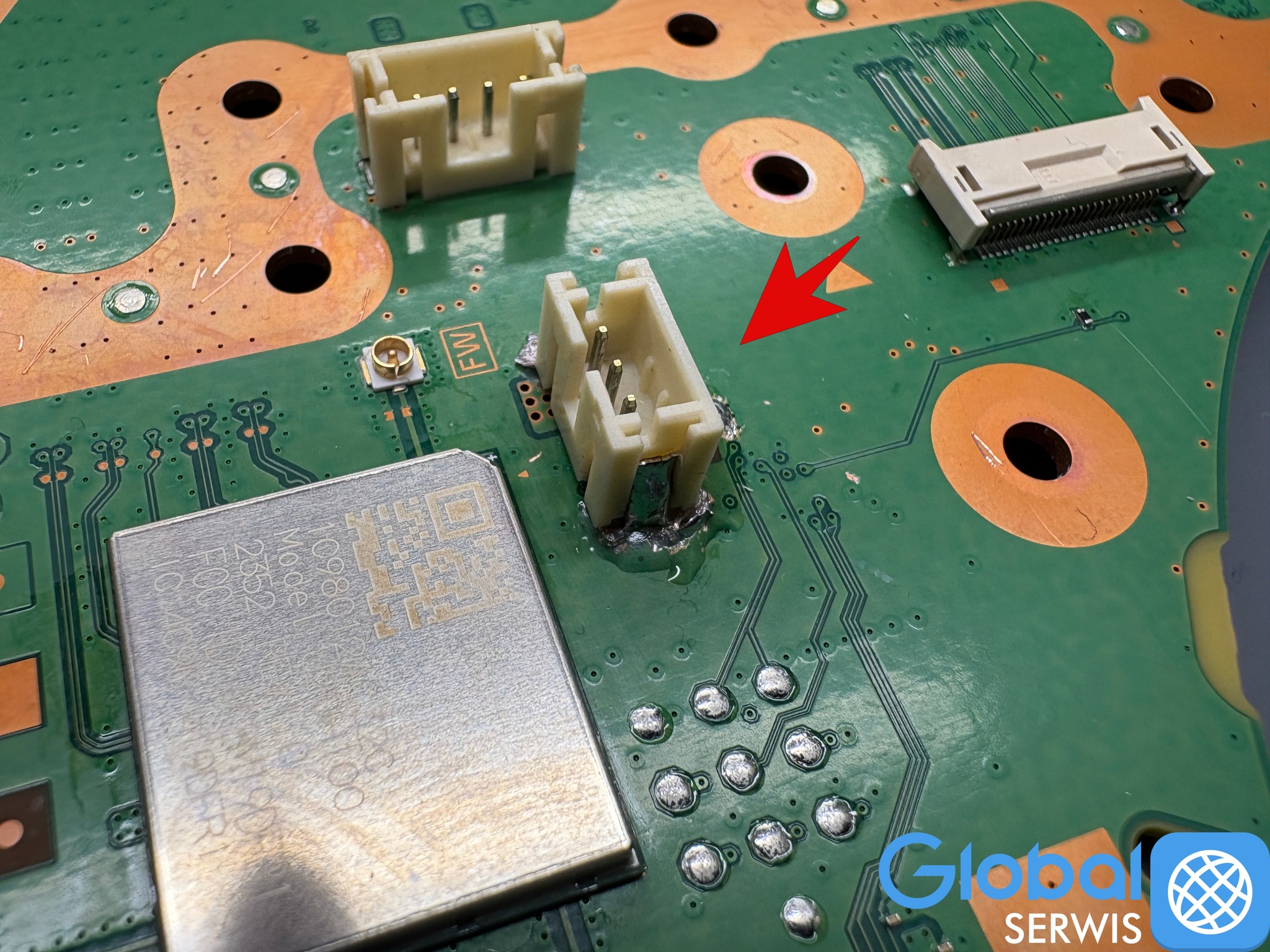

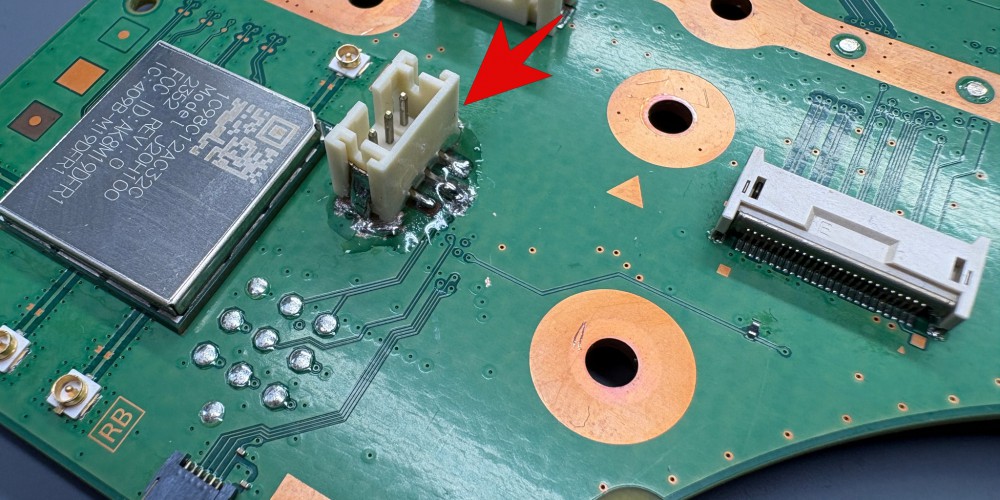

• wlutowanie i zabezpieczenie przed ponownym wyrwaniem złącza zasilania wentylatora.

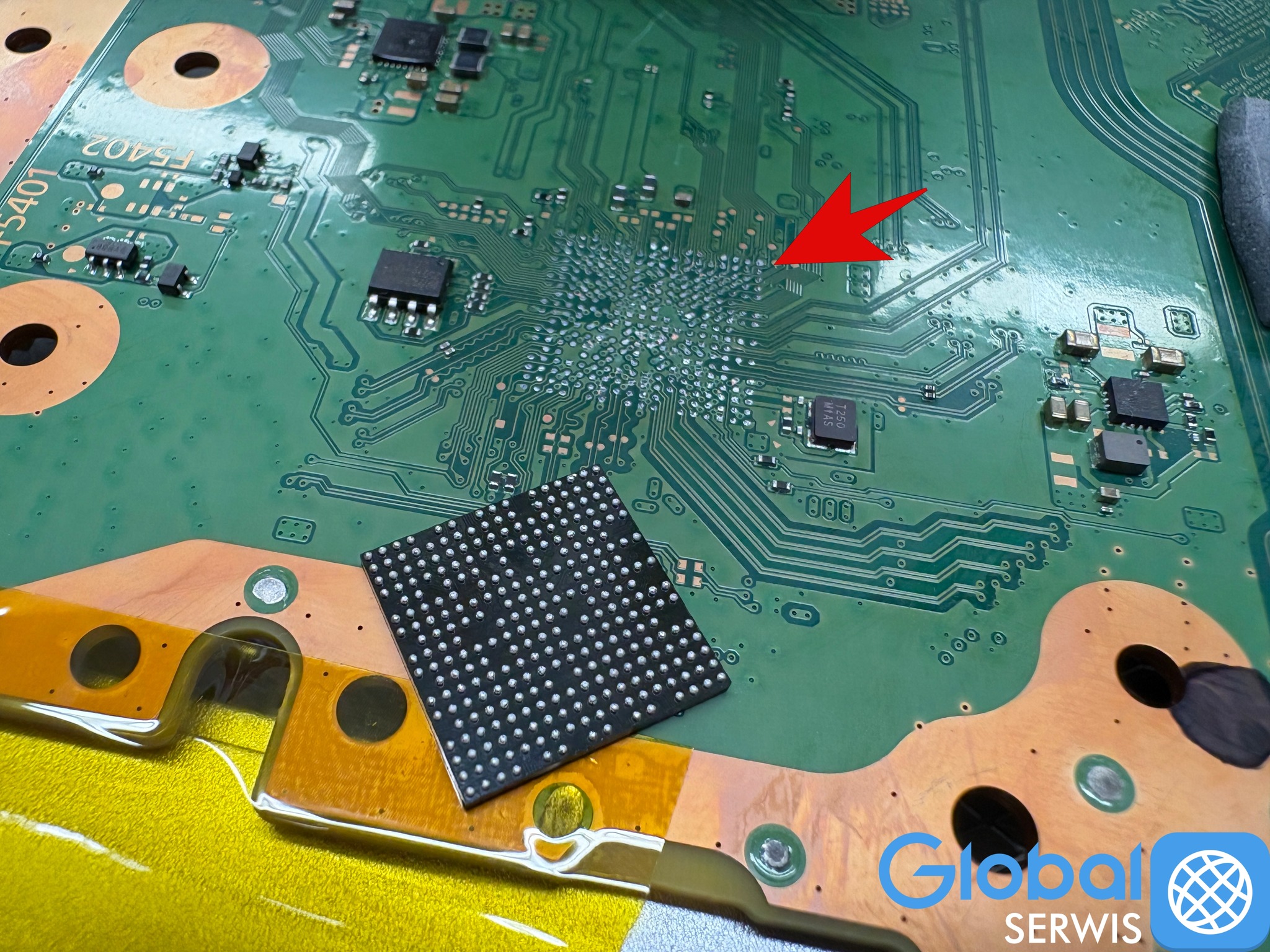

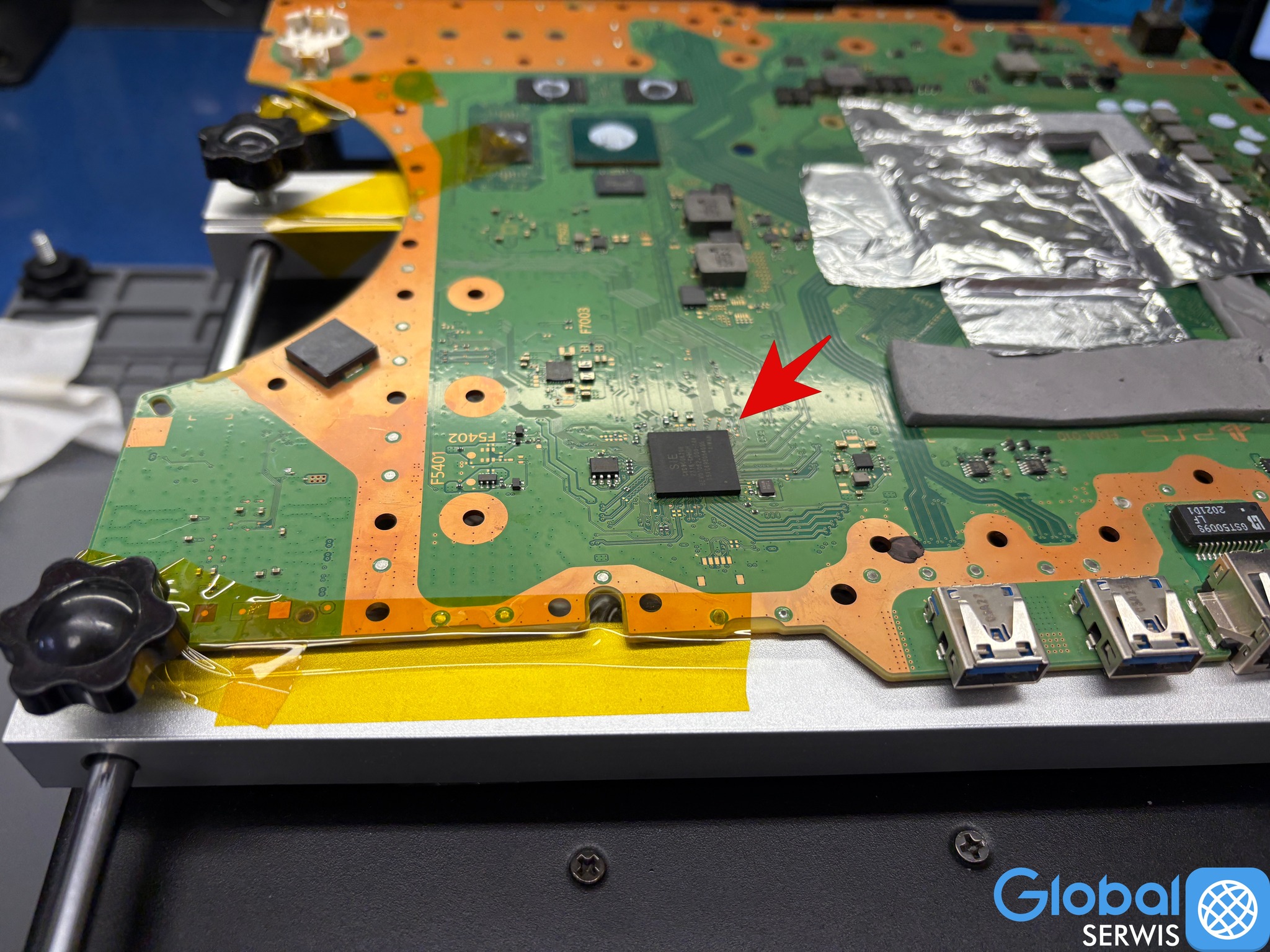

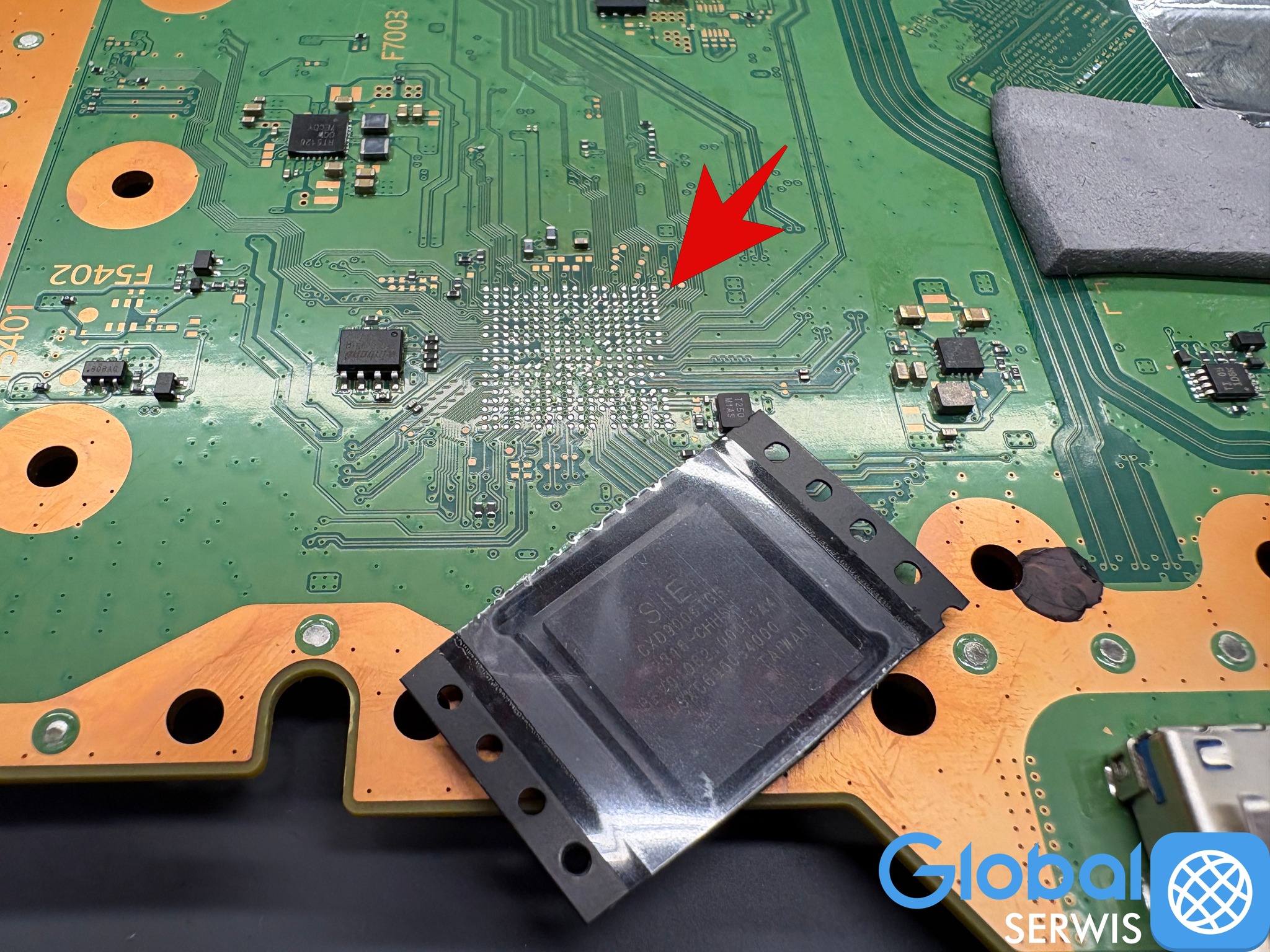

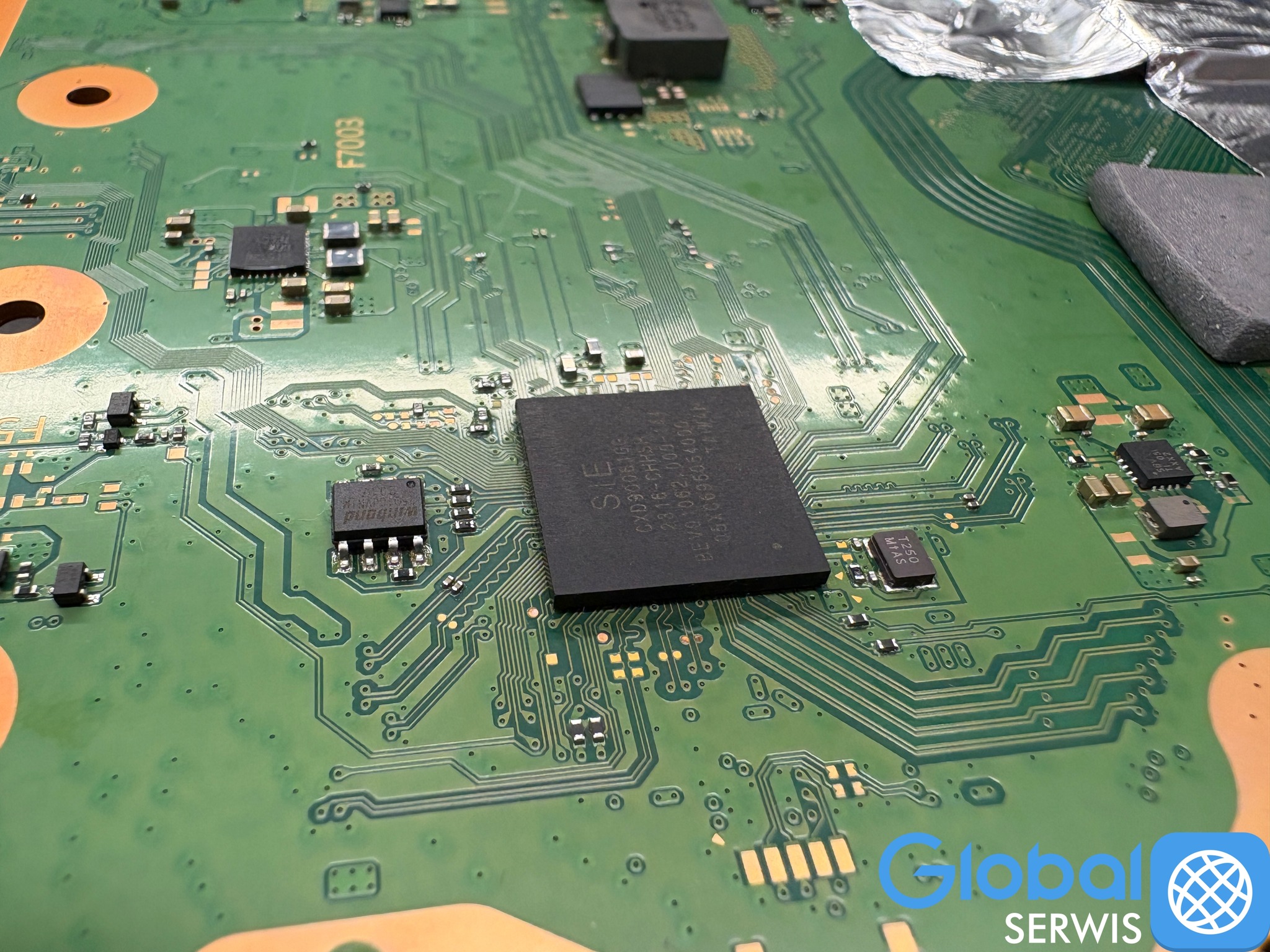

• wymiana uszkodzonego mostka lutowanego w technologii BGA (kulki cynowe).
• usunięcie zwarć.
• czyszczenie i konserwacja układu chłodzenia z wymianą ciekłego metalu.
• testy wydajności i stabilności.

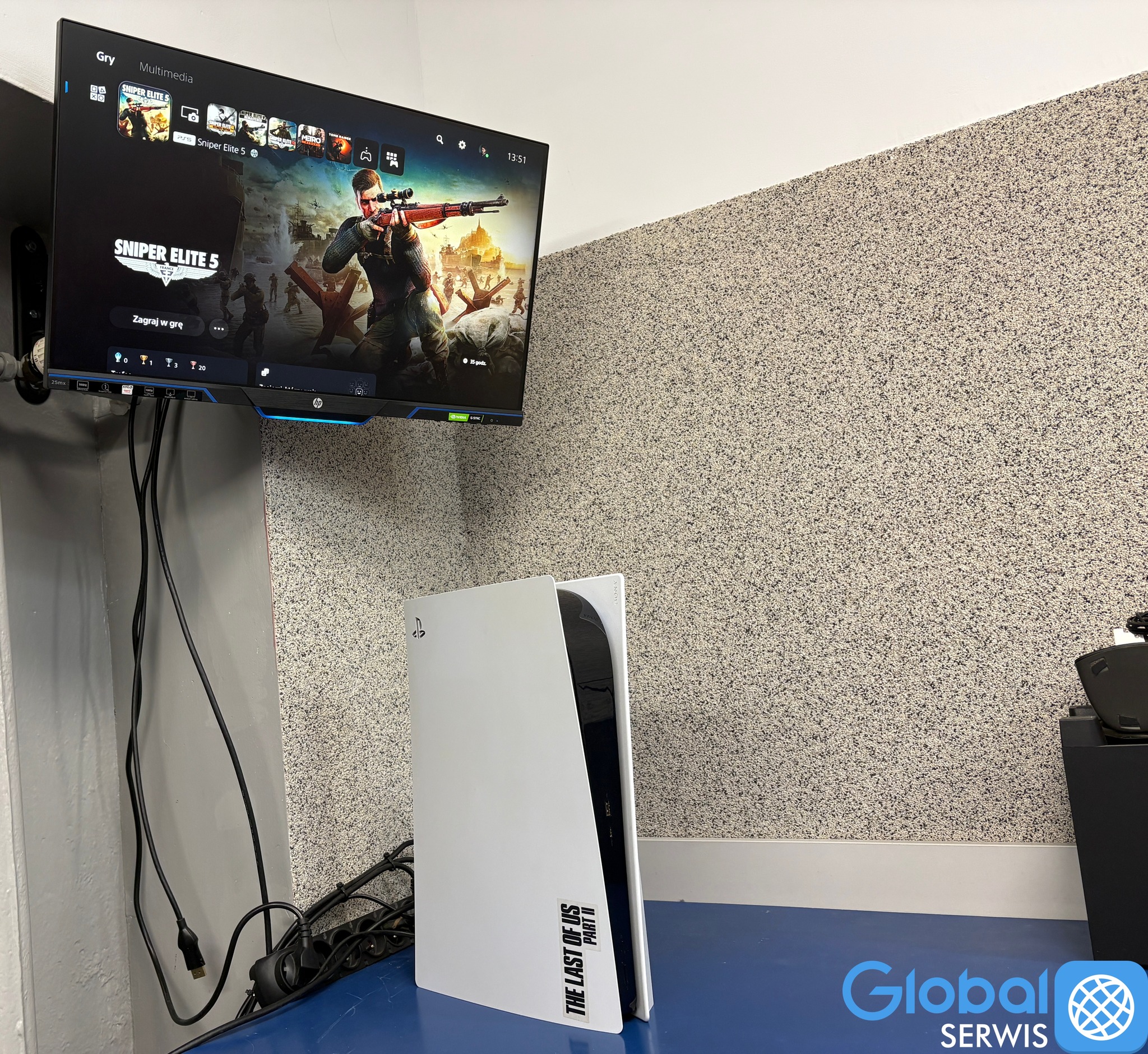

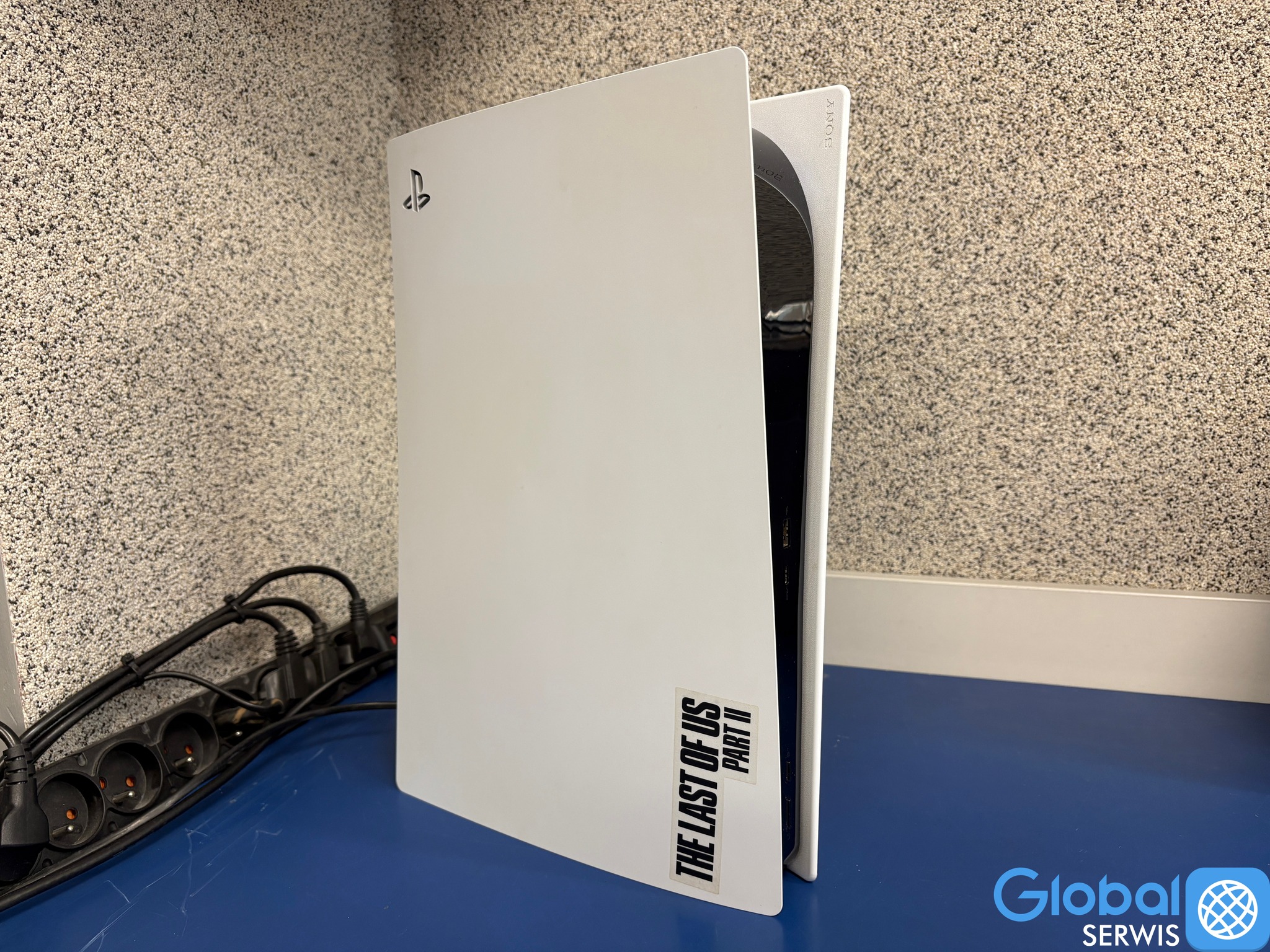

Po naszej naprawie konsola znowu działa i wygląda jak nowa !
