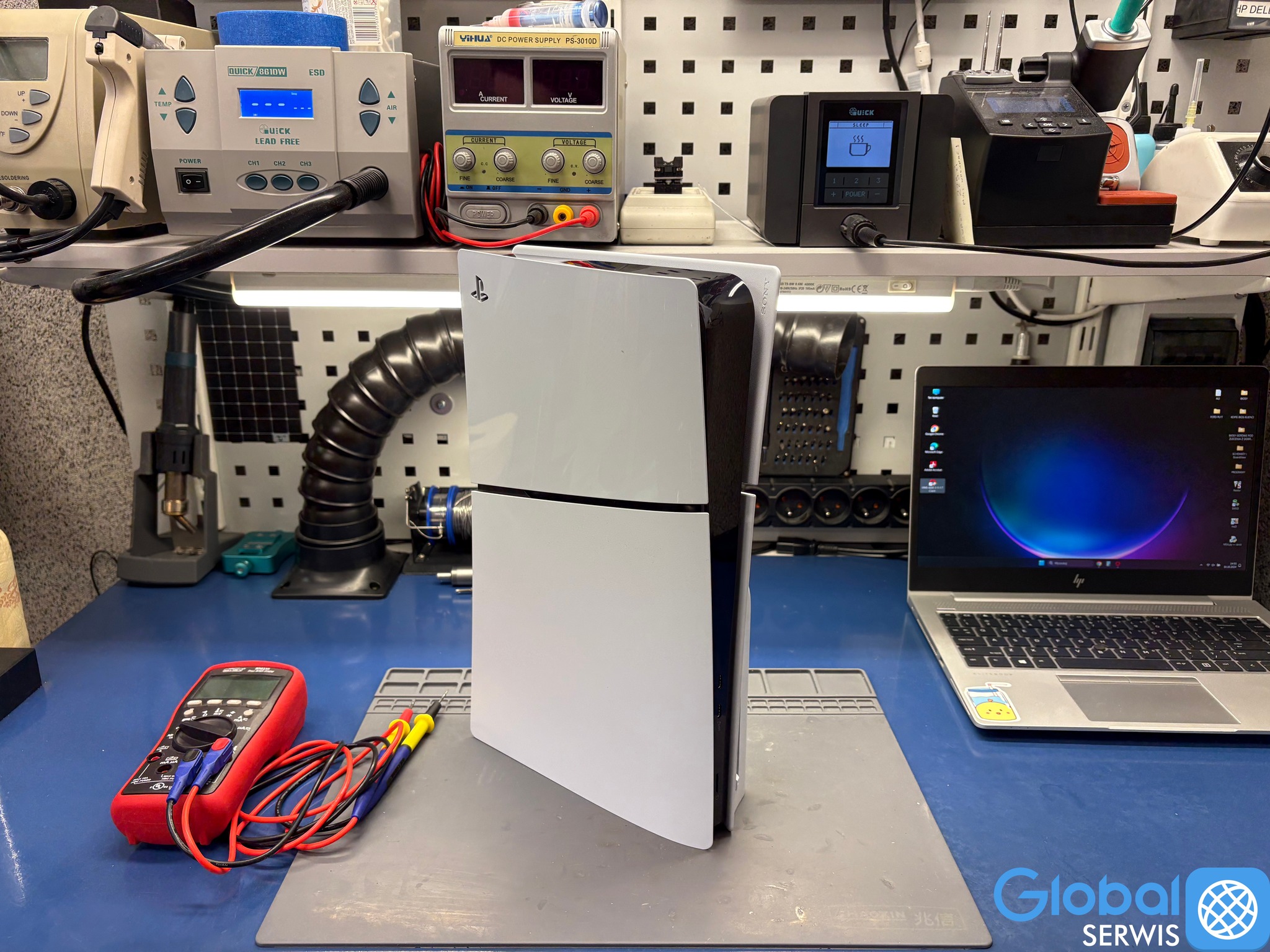

Dzisiejsze zlecenie : Konsola PS5 SLIM

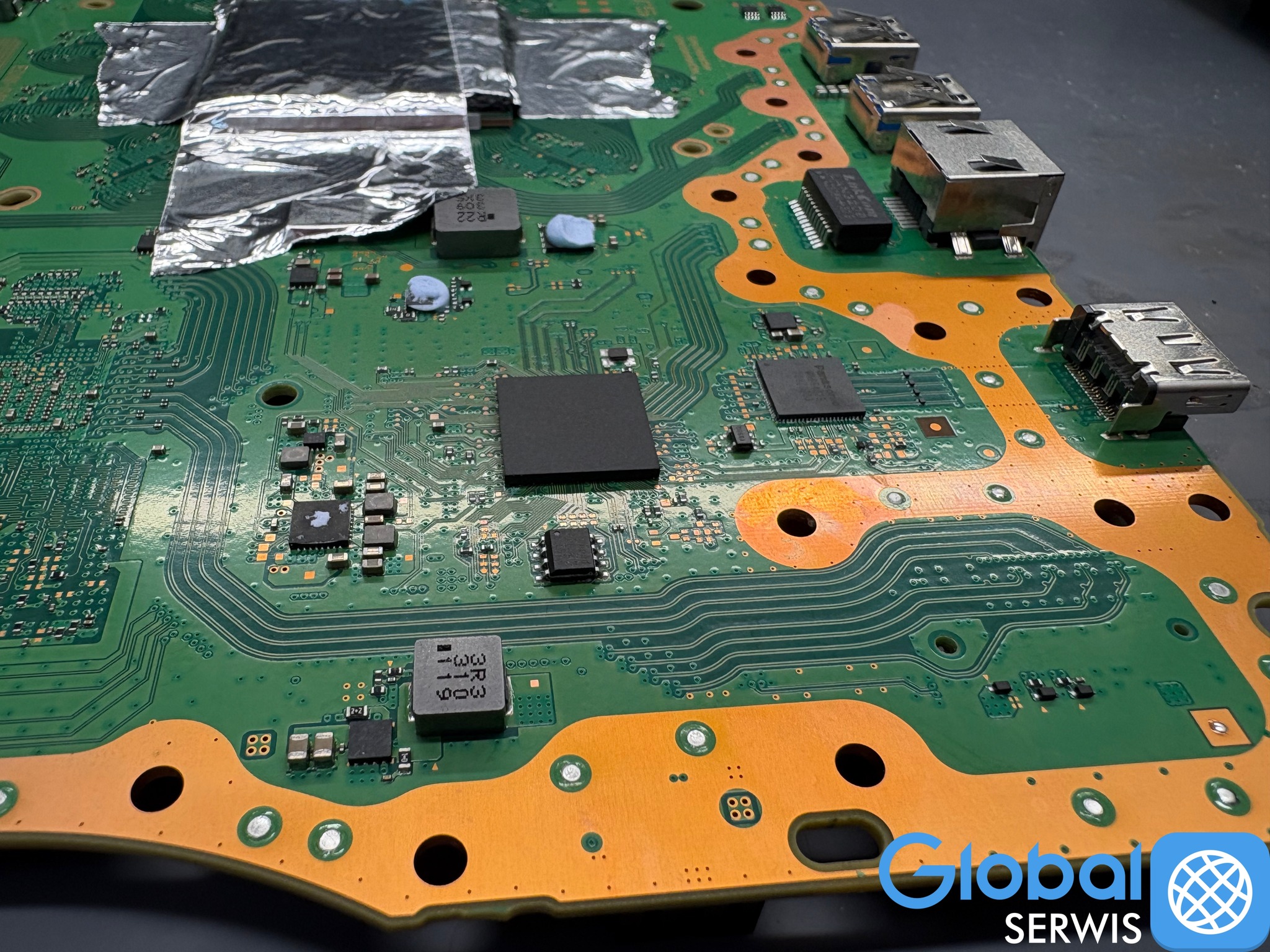

Opis usterki : Brak zasilania, całkowite zwarcie.

Diagnoza : Uszkodzony mostek południowy CXD90069GG.

Dociekliwi zapytają dlaczego i jak mostek ten powoduje całkowite zwarcie w linii zasilania płyty głównej ?

Niestety uszkodzenie zostało spowodowane przez "serwisanta", który próbował naprawić konsolę a tylko pogorszył jej stan.

Pierwotna usterka to problem z działaniem portów USB - nie działały po zwarciu w gnieździe USB.

Osoba, która podejmowała naprawę prawidłowo zdiagnozowała uszkodzenie mostka ale niestety nie poradziła sobie z jego wymianą powodując zwarcie.

Domowe naprawy/brak sprzętu = większe problemy ...

Co poszło nie tak ?

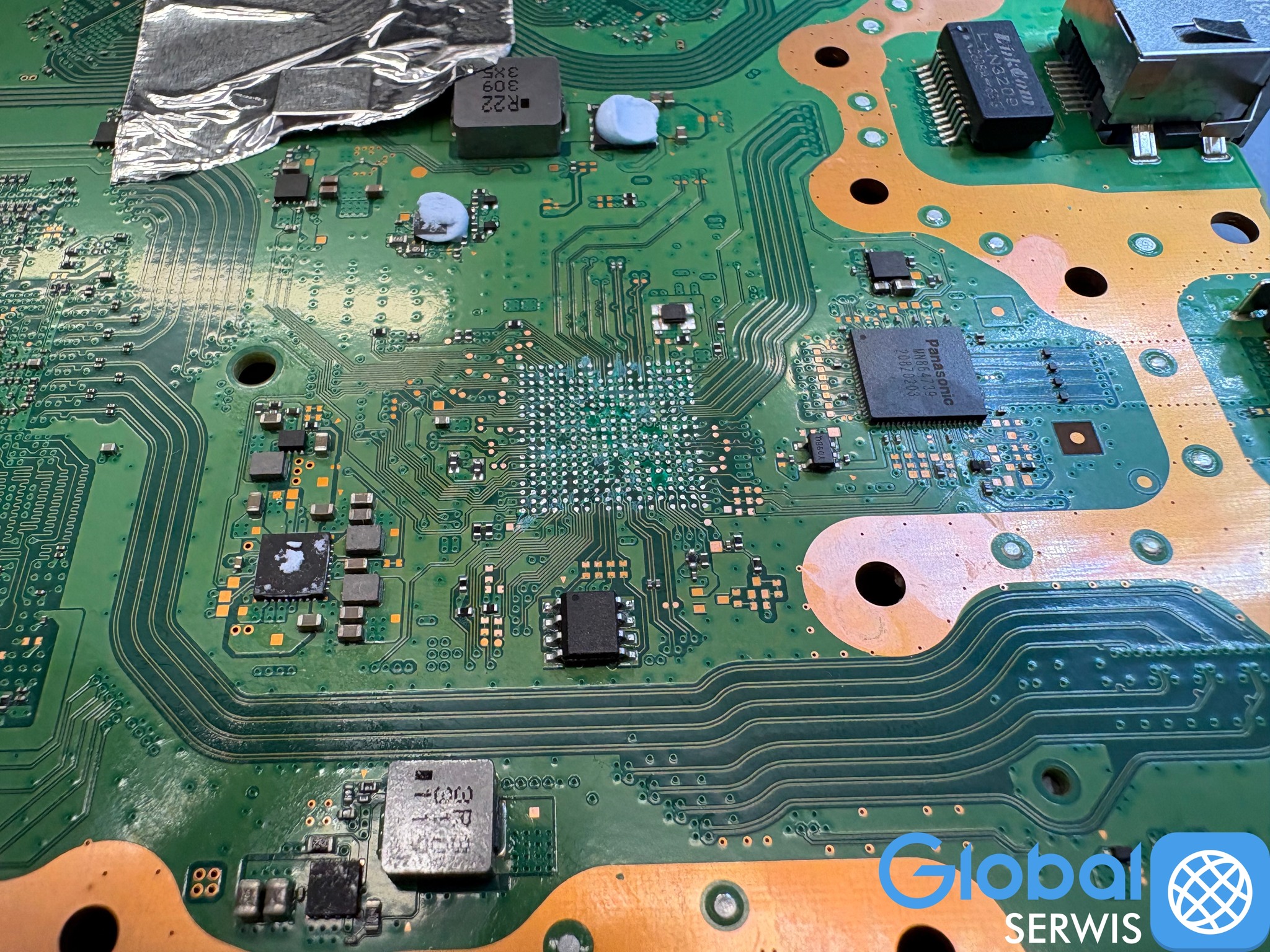

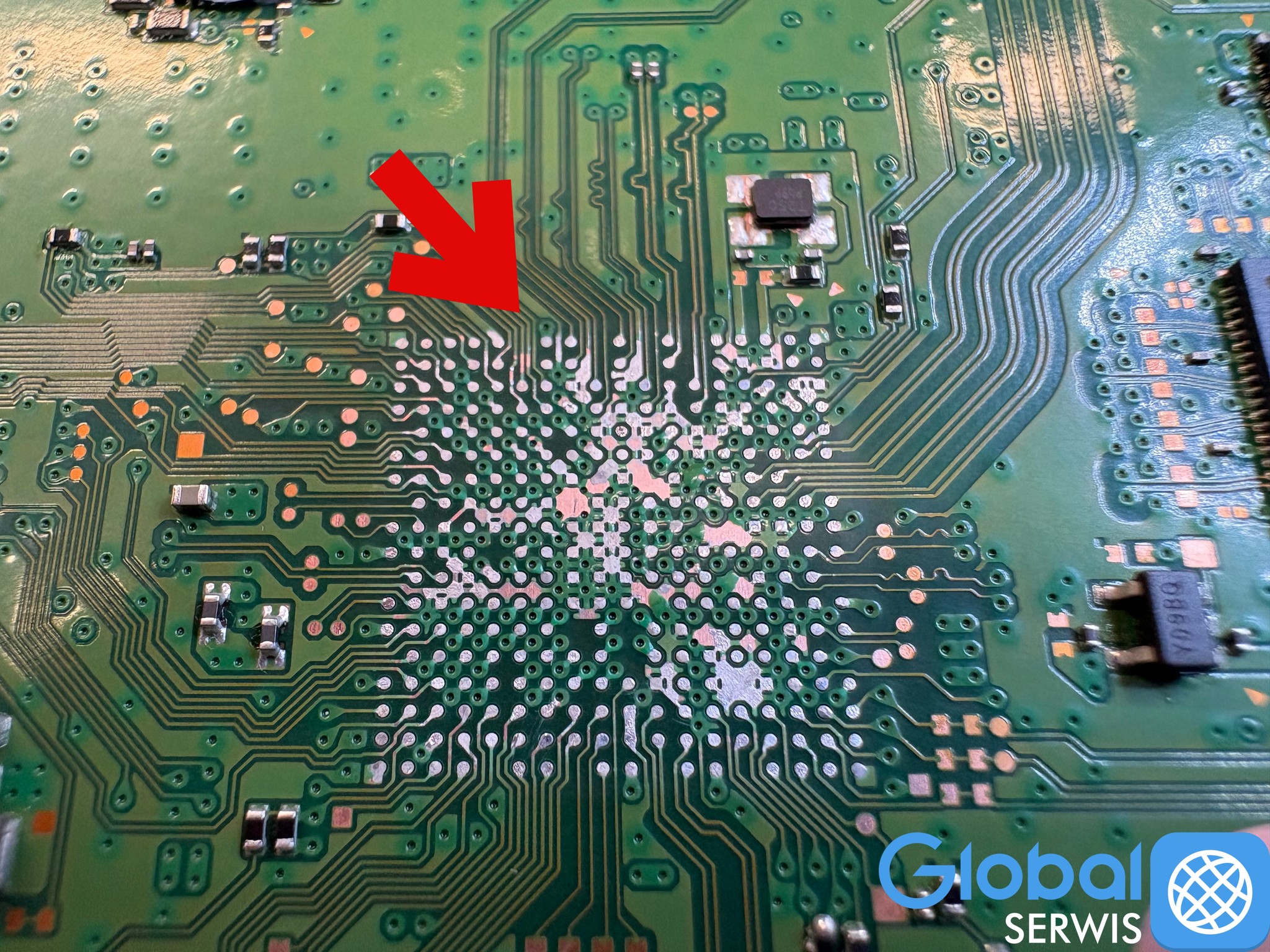

Podczas rozlutowania starego układu został popełniony błąd i uszkodzeniu uległa soldermaska (zdarza się najlepszym), trzeba to naprawić stosując płynną soldermaskę oraz lampę UV.

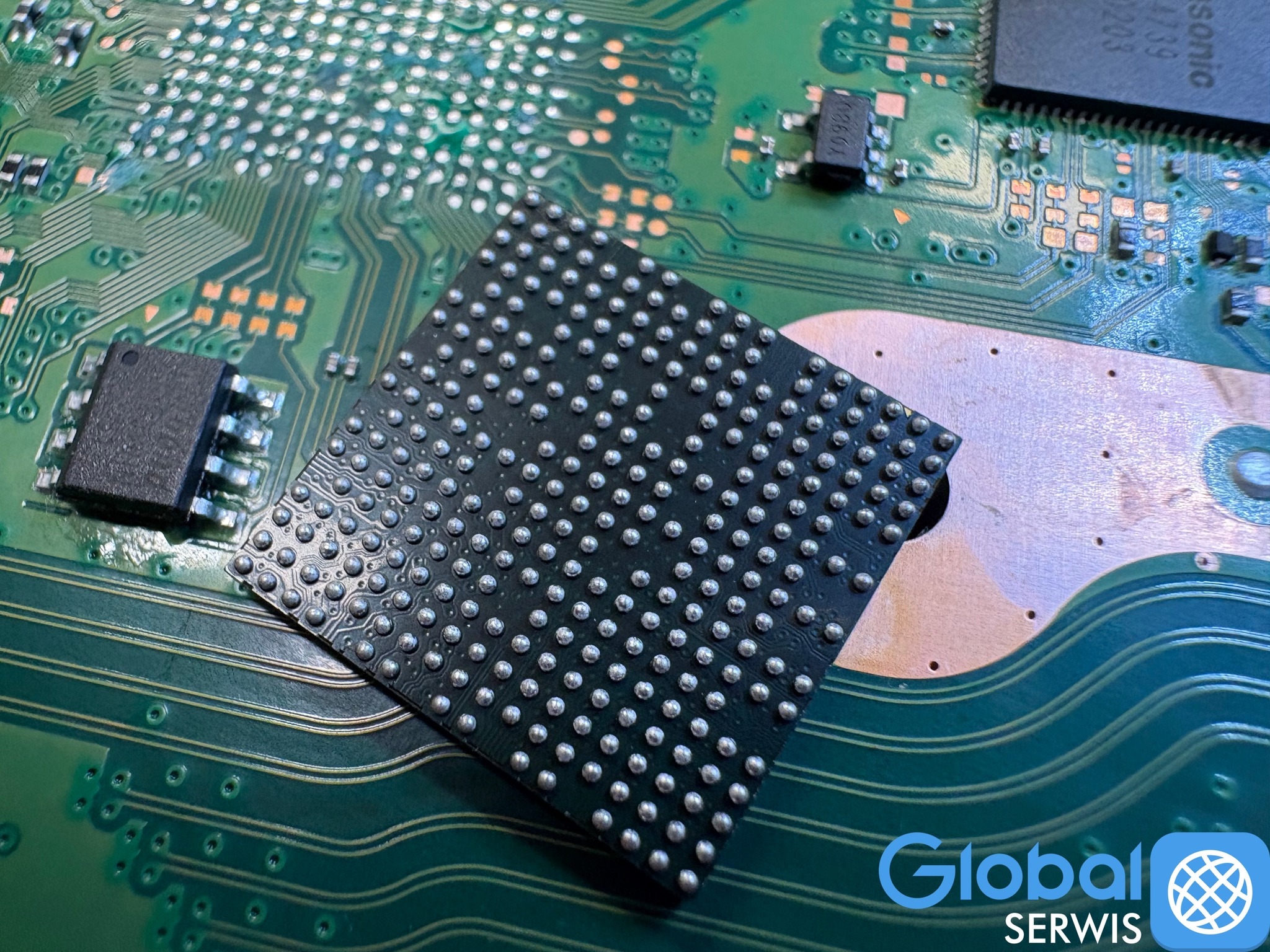

Kolejny błąd to wlutowanie nowego układu bez naprawy soldermaski co spowodowało zwarcia (zlepienie) połączeń cynowych BGA.

To doprowadziło do uszkodzenia nowego układu.

Cała praca jaką musieliśmy wykonać to :

- Diagnoza problemu (zwarcia)

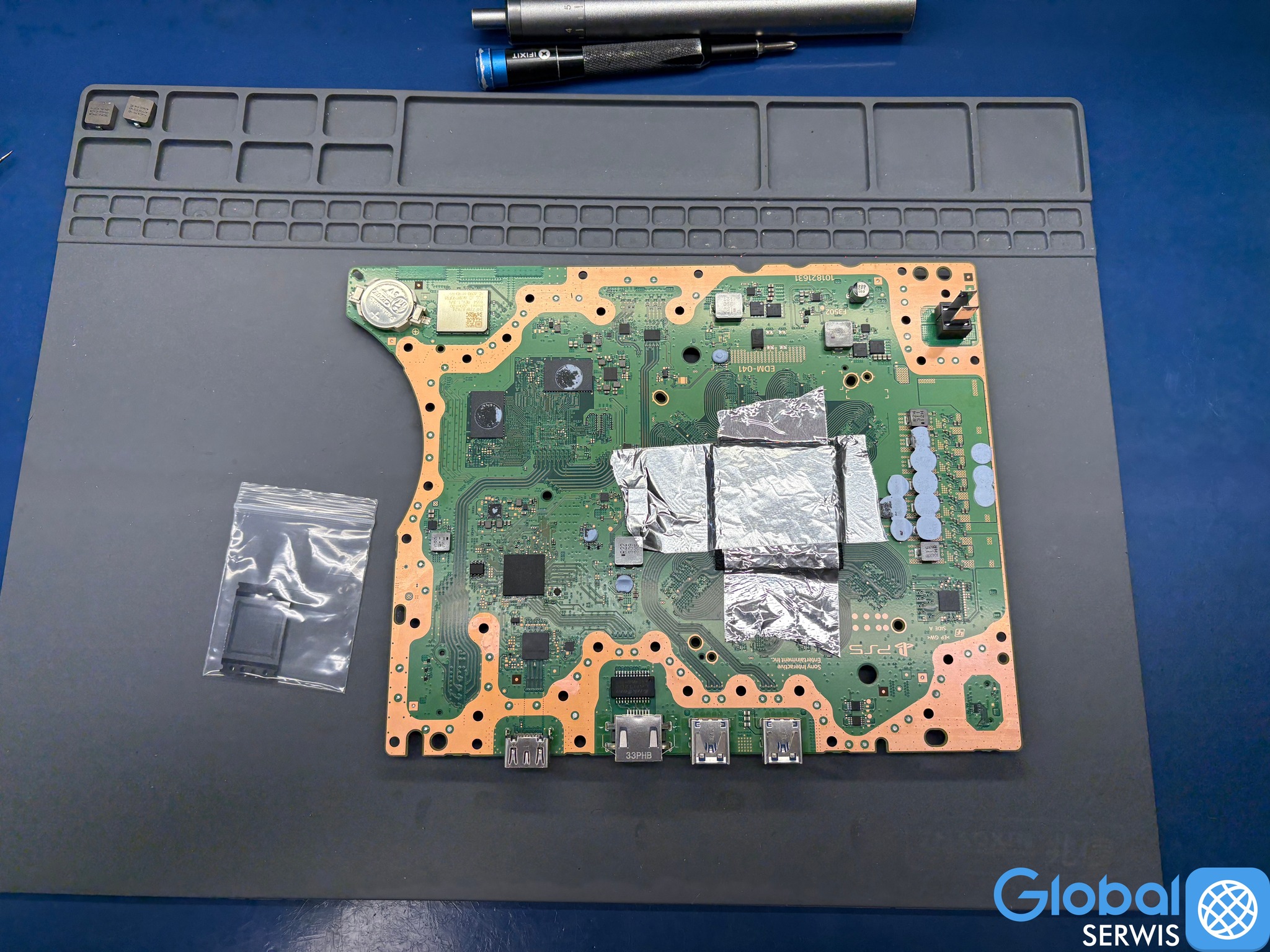

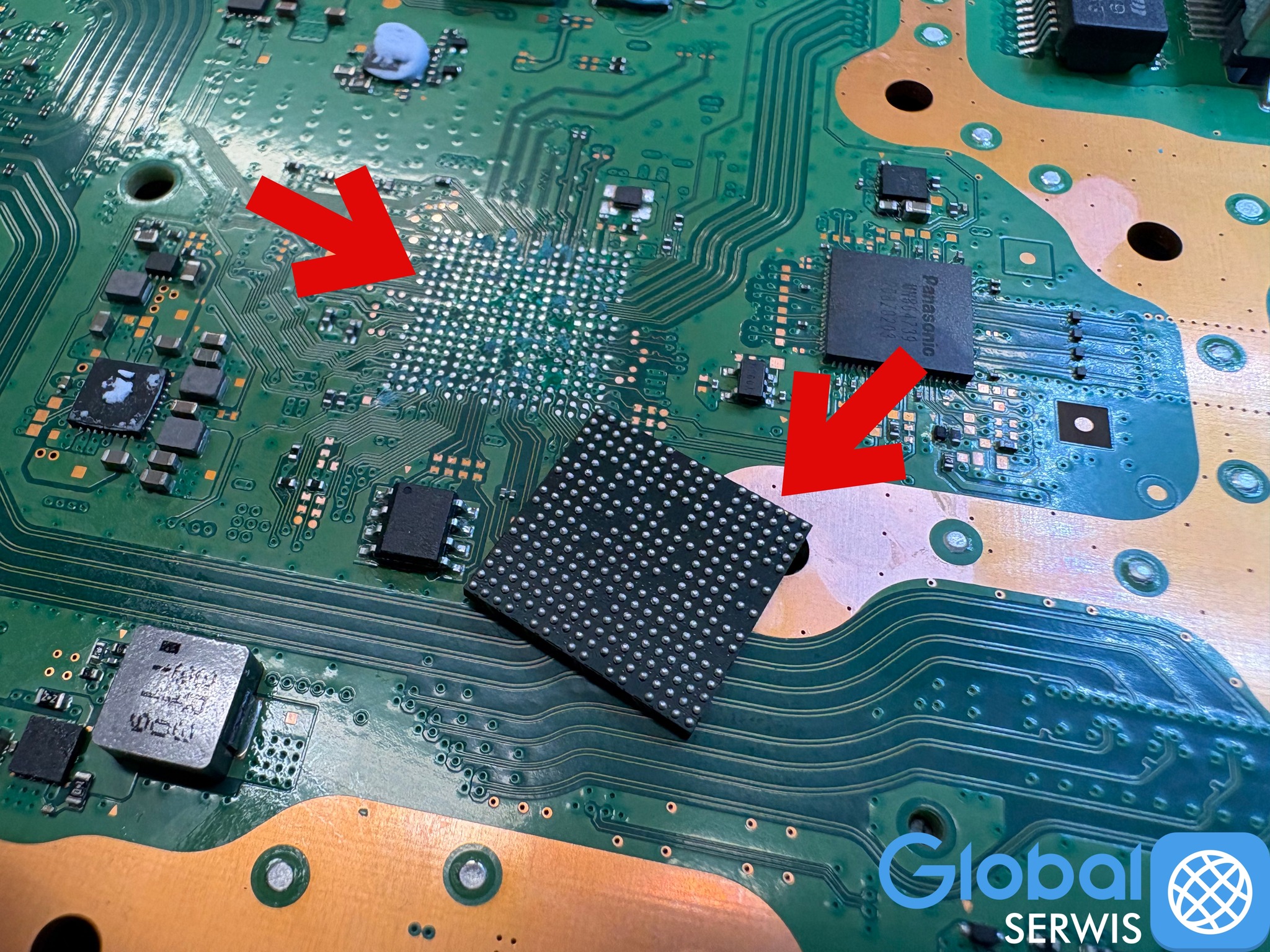

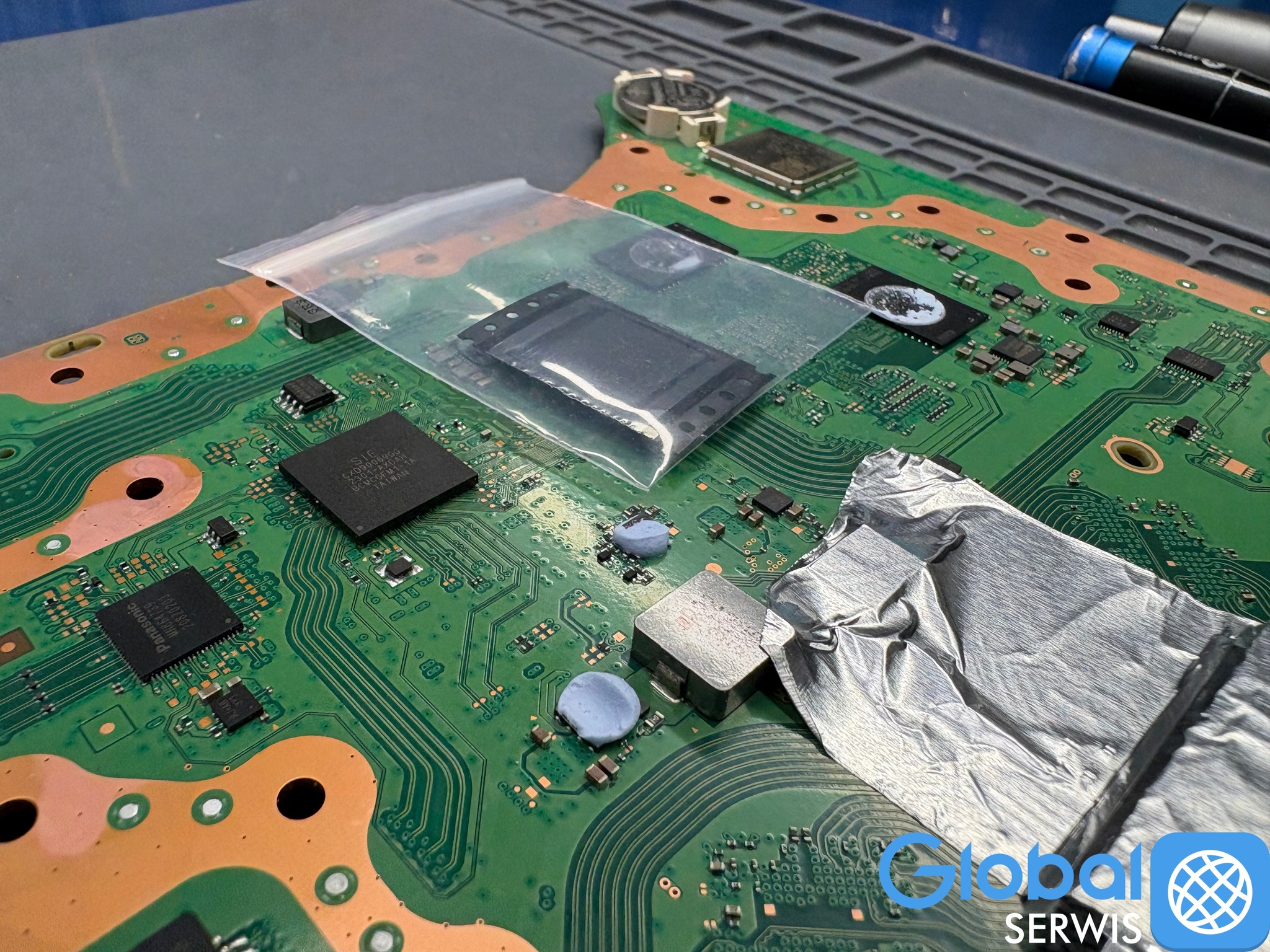

- Zdjęcie uszkodzonego układu BGA

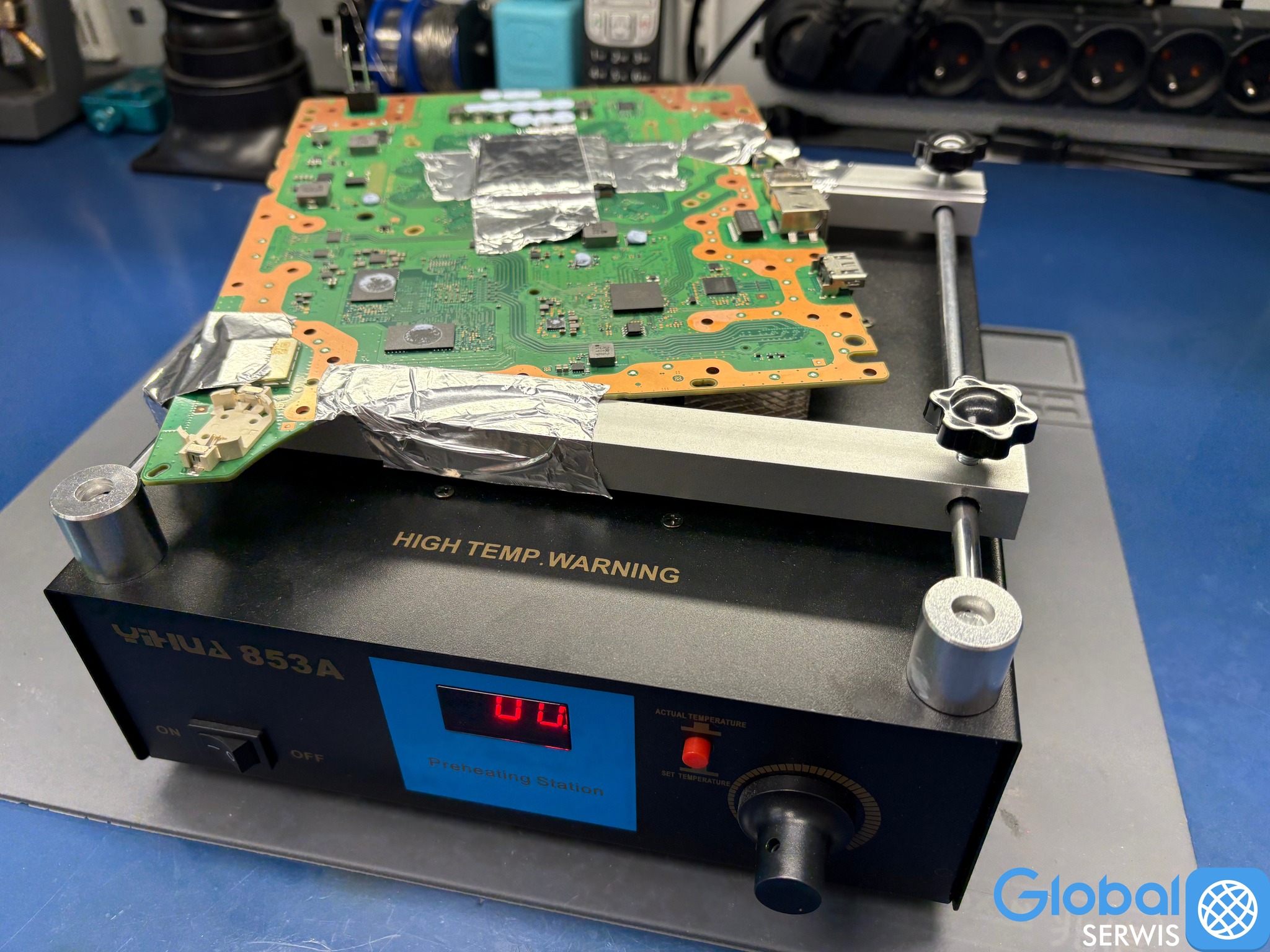

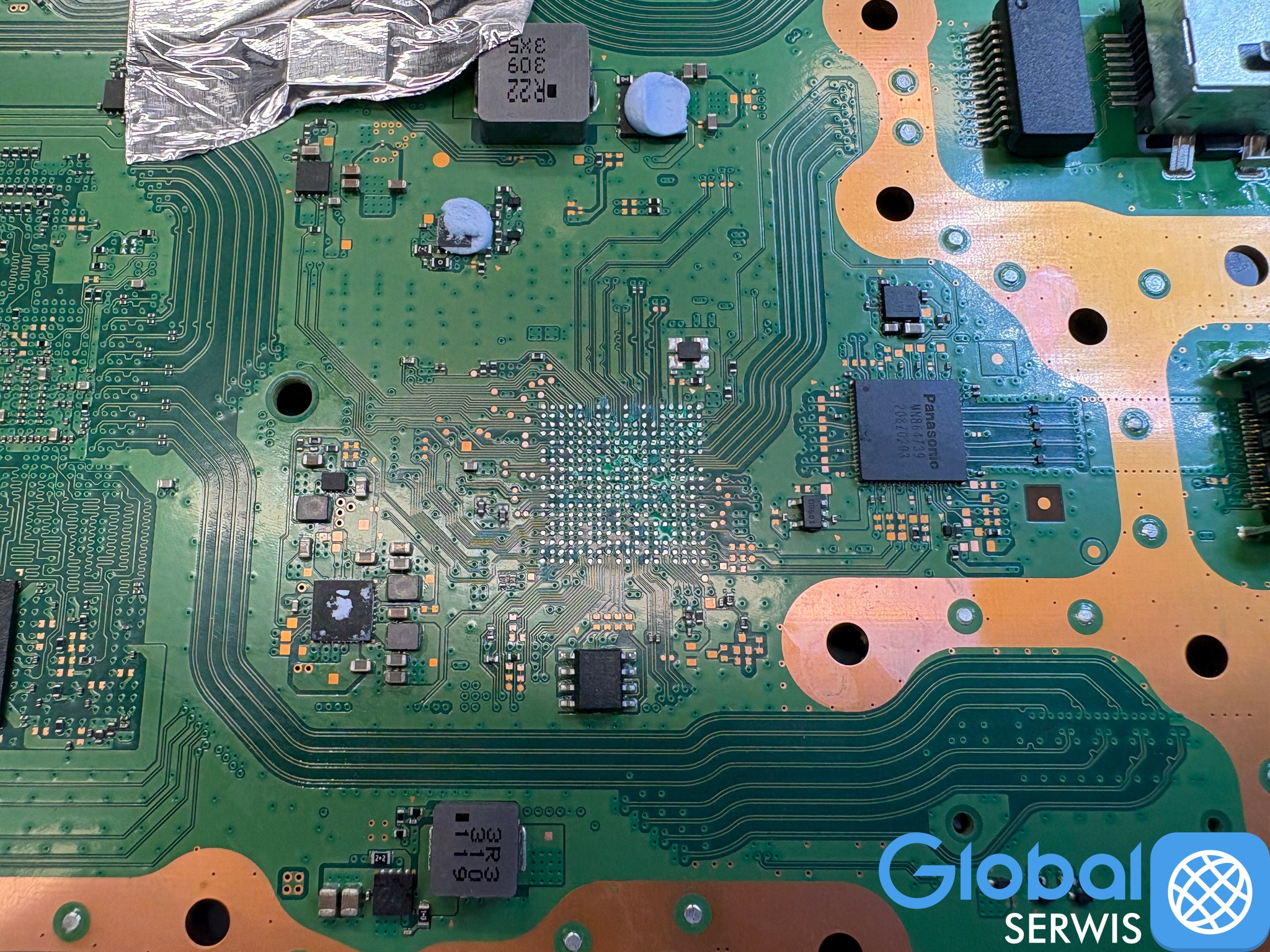

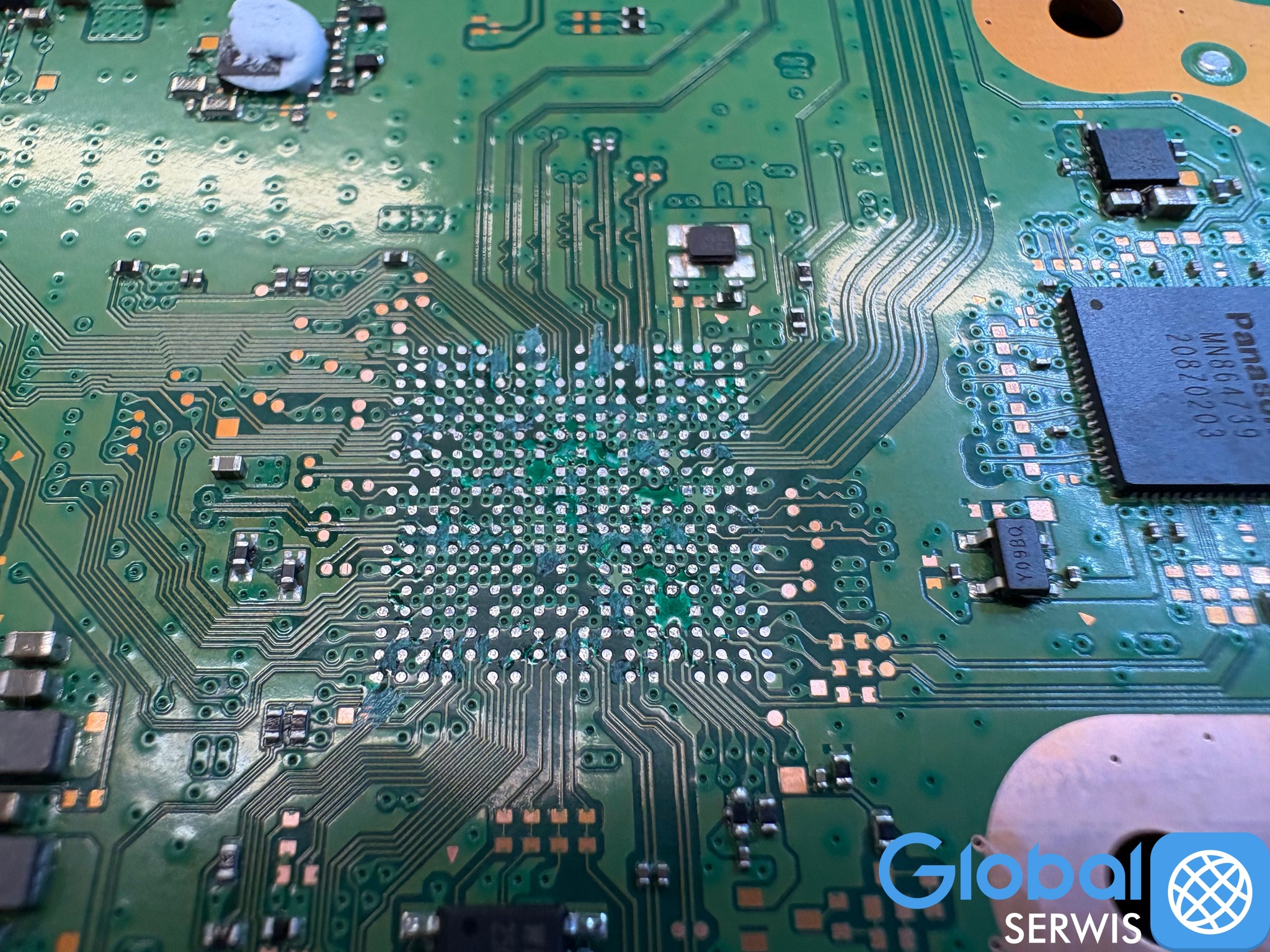

- Naprawa uszkodzonej maski płyty głównej za pomocą płynnej soldermaski UV

- Utwardzenie i uformowanie soldermaski

- Wlutowanie nowego mostka BGA

- Czyszczenie i konserwacja układu chłodzenia z wymianą ciekłego metalu

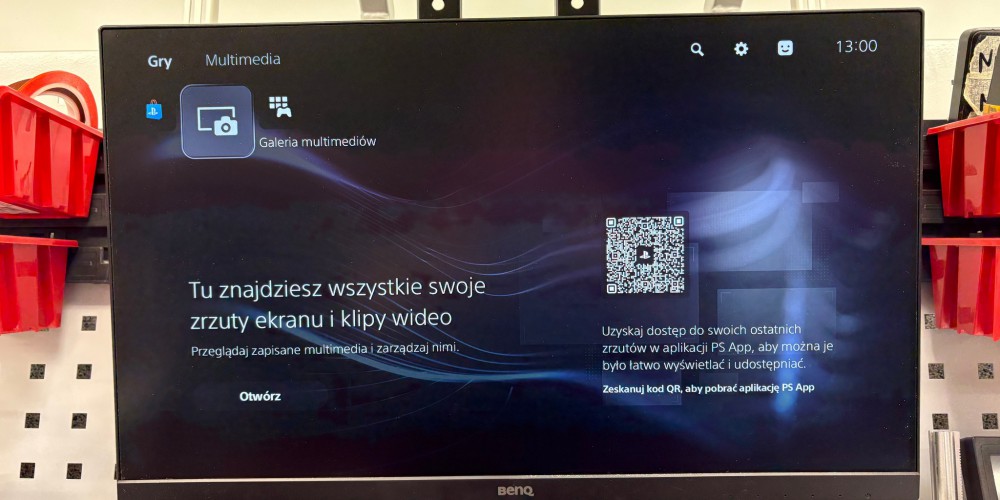

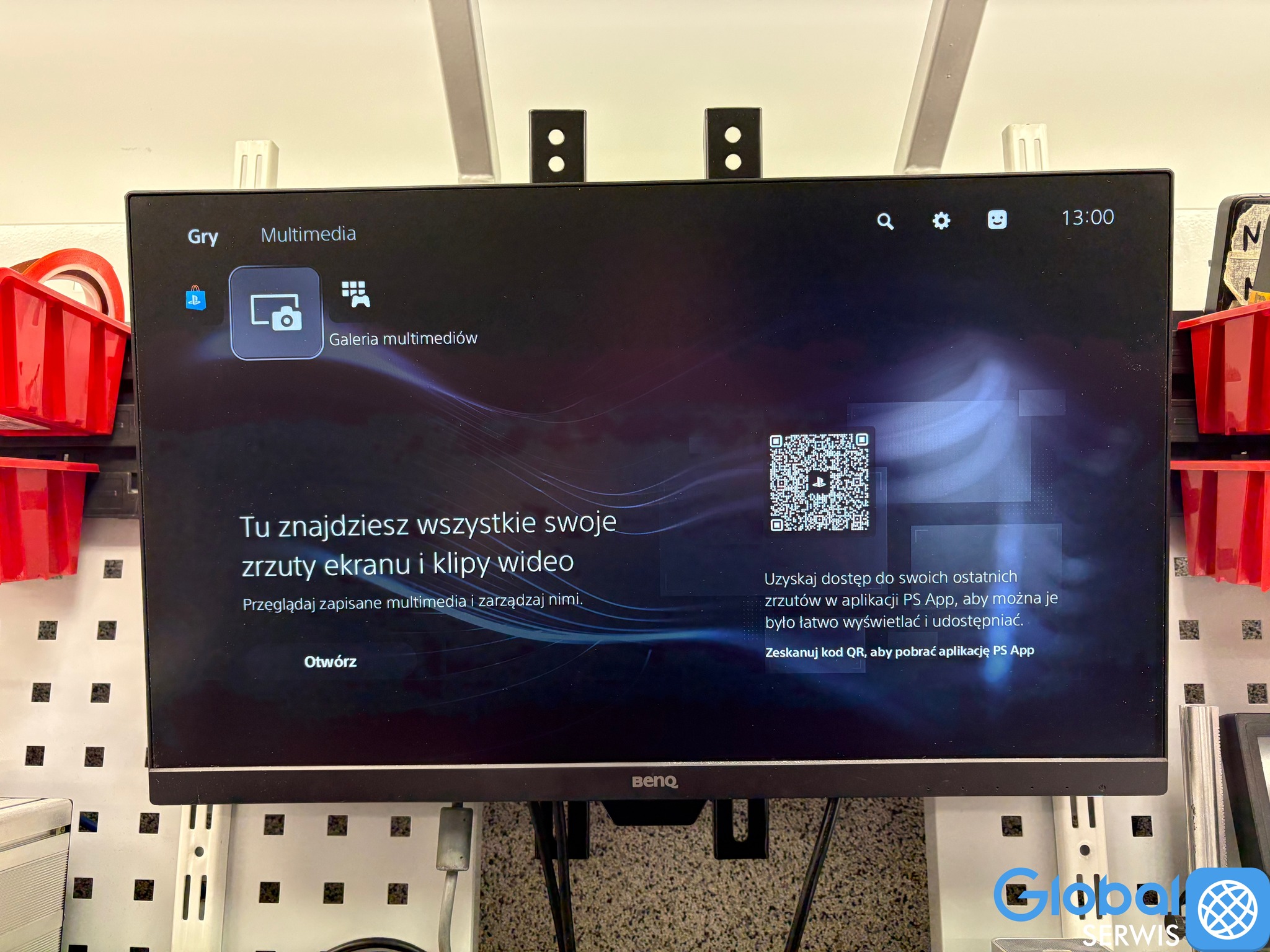

Po naprawie wykonaliśmy testy, które konsola przeszła wzorowo !

Klient znowu może cieszyć się swoją konsolą PS5 w wersji SLIM.

Ciekawostka : Most południowy CXD90069GG Zarządza min. USB, SATA czy LANem. Najczęściej dochodzi do uszkodzenia przez przepięcie od strony sieci LAN czy podpięcie uszkodzonych urządzeń do gniazd USB.
